在一次性餐具装备控制系统中，古板的工控软件是面向控制历程的，在系统变得较为重大之时，面向历程软件便会较难举行处置惩罚。面向工具的手艺是近几年来软件界中的一个趋势，并且逐步向工控的领域举行推广。
手艺职员接纳面向工具的头脑，并运用统一建模的语言UML对软件建模。初期使命是需求剖析，并绘制用例图。
由于工艺行动部分用例较多，为构图精练，现只将每个执行机构绘制为一个用例。现实是每个执行机构包括数个用例，如模具行动包括校准、锁模、开模、点动锁模、点动开模等。物理域的静态类之中各元素大多可以对应于物理域之中的某一元件。在后续的设计之中，会把这些类传的内容映射到程序�？橹�。
动态建模方面，先是对一次性餐具装备系统各执行机构的状态转换举行剖析，并绘制状态图。由于UML里的状态图和IEC61131-3里的SFC语言有较多共通处，以是在程序实现的阶段，从状态图转换成为SFC程序很利便。由于统一个执行机构应凭证差别的指令执行差别的行动，于是在其状态图中将差别的行动序列设计为差别的分支（选择结构），凭证特定的指令跳转到对应的分支举行执行。又为每处执行机构的各行动绘制了响应的通讯图（交互图）。

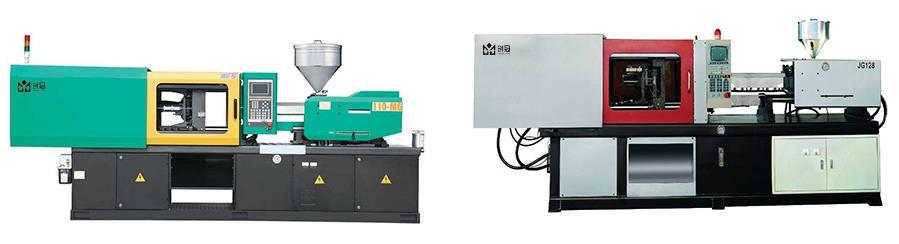

在注塑机的自动循环模式下，应尽可能缩短生产周期，提高事情效率。要领一是增添各执行机构之效率，缩短其占周期的比例，但潜能有限。要领之二是在不引起干预的条件下，只管让执行机构同时势情。因此，在设计"循环"的状态图时，应周全使用状态图和SFC中的"并行结构"来模拟现实中的行动同时执行，其中锁模和熔胶是并行的;开模和柱塞顶出浇口的行动是并行的;柱塞退回和顶针、取件行动是并行的。
需要注重的是，由于一次性餐具装备所用的注塑机结构与古板的注塑机结构有较大差别，因此该设计要领可以借鉴,但详细细节应因地制宜,无邪处置惩罚。
